LA RADIOGRAFÍA DIGITAL PASO A PASO.

por Juan M. Griñán. Veterinario

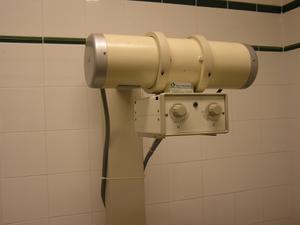

PRODUCCIÓN DE LOS RAYOS X: aparato de alta frecuencia, con anodo giratorio

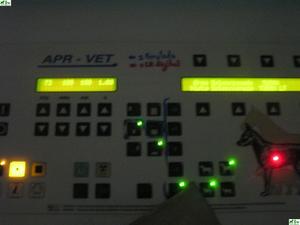

CONSOLA: utilización de la programación automática del aparato de rayos X según el área a radiografiar y tamaño del animal: están pre-progamados los Kv y los mA

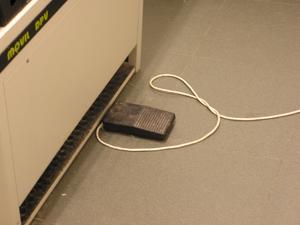

PEDAL: pedal con doble posición: acelerador del ánodo y disparo de los rayos X.

COLIMADOR: es necesario colimar el haz principal de rayos X para evitar

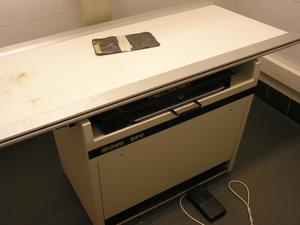

MESA:mesa radiotransparente móvil

EXPOSÍMETRO AUTOMÁTICO: con él se consigue un tiempo de exposición diez veces menor lo que redunda en mejor calidad de imagen y menor tiempo de irradiación para el paciente y para el veterinario.

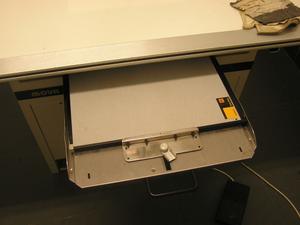

REJILLA ANTIDIFUSORA: colocación del chasis en la bandeja de entrada del bucky con parrilla antidifusora

RADIOPROTECCIÓN: A pesar de que irradiamos centésimas de segundo (hasta hace poco se irradiaban varios segundos, y todavía hay quien irradia durante décimas de segundo) debemos usar mandil, manoplas o guantes, protector tiroideo y gafas plomadas

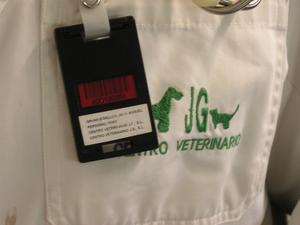

DOSIMETRÍA: Es necesario disponer de dosímetros para control de las exposiciones durante toda la vida laboral del veterinario.

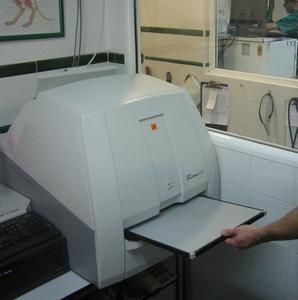

REVELADO: colocación del chasis en el CR para su revelado

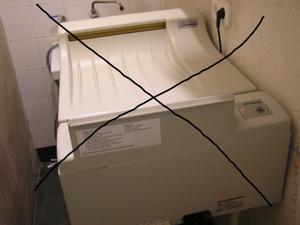

REVELADO: el revelado con líquidos ya es anticuado. Ya no contaminamos el medio ambiente y ya no nos intoxicamos con los líquidos.

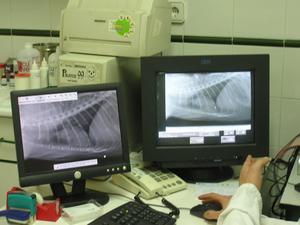

CR: sistema de revelado computerizado. La imagen pasa directamente al ordenador

IMAGEN DICOM OBTENIDA. Se puede aumentar la calidad de la imagen variando el contraste o la iluminación

MANEJO INFORMÁTICO DE LA IMAGEN. La imagen DICOM se exporta a un servidor DICOM que tiene software específico para este formato.

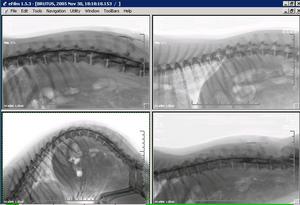

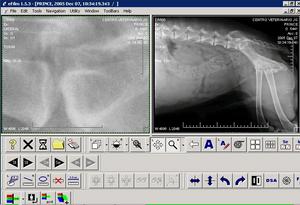

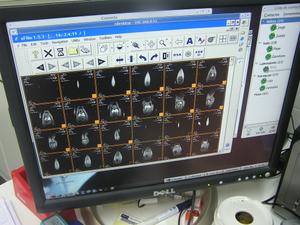

SOFTWARE: manejo de las imágenes procesándolas de múltiples formas.

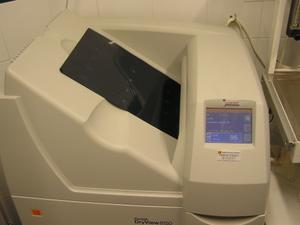

IMPRESIÓN DE LAS IMÁGENES: mediante la impresora láser DRY-VIEW, que está conectada en la network del hospital, imprimimos una o varias imágenes en el mismo soporte.

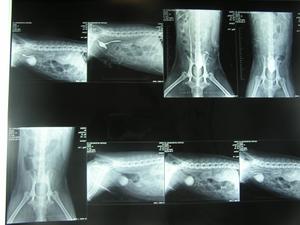

SOPORTE:varias radiografías en el mismo soporte plástico

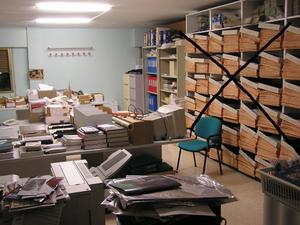

ARCHIVO: ya no es necesario archivar las radiografías. Se guardan en el ordenador y se consultan e imprime n cuando sea necesario.

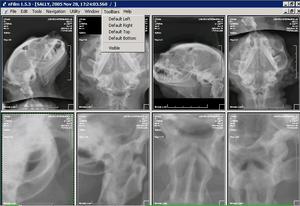

DICOM. La imagen DICOM se puede examinar de múltiples formas: ampliando, en copia negativa, realzando , etc.. Sólo se puede manejar con software DICOM.

JPG: La imagen DICOM se puede exportar en formato convencional JPG para que se pueda leer con cualquier visor.

NEURORADIOGRAFÍA: En neurología es de gran ayuda muchas veces el realizar copias en negativo para la observación de los contrastes mielográficos.

OTROS FORMATOS DE IMPRESIÓN:
Se pueden imprimir las radiografías en un CD, en un DVD, se pueden realizar películas en varios formatos, ver en la televisión, se pueden enviar por email, se pueden publicar en la web y otras muchas formas de almacenamiento y edición
